آزمون خستگی چیست؟
آزمون خستگی که طبق استاندارد مرجع ISO 14801 انجام میشود، فرآیندی تخصصی برای سنجش پایداری مکانیکی ایمپلنت در برابر بارهای نوسانی و تکرارشونده است. هدف اصلی این آزمون، تعیین استحکام خستگی (Fatigue Strength) محصول از طریق شبیهسازی شرایط بحرانی دهان و فشارهای چرخهای ناشی از جویدن است. علاوه بر این، ارزیابی مدهای شکست (Failure Modes) در نواحی استراتژیک نظیر گردن ایمپلنت و محل اتصال اباتمنت، بستری را فراهم میکند تا تولیدکنندگان بتوانند ضمن مقایسه طراحیهای مختلف، ایمنی و طول عمر مفید محصول را پیش از عرضه به بازار به دقت پیشبینی و تضمین کنند.
تست خستگی مناسب چه محصولاتی است؟
تست خستگی (Fatigue Testing) تقریباً برای هر محصول یا قطعهای که در طول عمر خود با بارگذاری نوسانی، لرزش یا حرکتهای رفت و برگشتی مواجه است، الزامی است.
این محصولات میتوانند در حوزه هوافضا، اتومبیل سازی، مهندسی عمران و تجهیزات پزشکی یافت شوند که آزمایشگاه نیکوفارمد، تست های خستگی مربوط به تجهیزات پزشکی و ایمپلنت هارا انجام میدهد.
آزمون خستگی تجهیزات پزشکی و ایمپلنتها
در این حوزه، شکست قطعه مستقیماً با جان انسان ها در ارتباط است. این مصحولات شامل موارد زیر هستند:
• ایمپلنتهای دندانی: تحمل فشار ناشی از جویدن (طبق ISO 14801).
• ایمپلنتهای ارتوپدی: مانند پروتز مفصل ران، زانو و پلاکهای شکستگی استخوان که با هر قدم زدن تحت فشار قرار میگیرند.
• استنتهای قلبی و عروقی: که با هر ضربان قلب (حدود ۴۰ میلیون بار در سال) منبسط و منقبض میشوند.
• دریچههای مصنوعی قلب: که باید چندین سال بدون کوچکترین ترک کار کنند.
جهت انجام آزمون های خستگی، خمش و پیچش، با ما تماس بگیرید
نحوه انجام تست خستگی و مراحل آن
در تجهیزات پزشکی، آزمون خستگی به دلیل حساسیت بالا (خطر شکستن در بدن بیمار) بسیار سختگیرانهتر از قطعات صنعتی است. این آزمون برای انواع ایمپلنت ها مانند ایمپلنت های دندانی و پلاکهای ارتوپدی متدولوژیهای متفاوتی دارد که در ادامه بررسی میکنیم:
۱. آزمون خستگی ایمپلنت دندانی (طبق ISO 14801)
این تست "بدترین سناریو" را شبیهسازی میکند. یعنی فرض بر این است که استخوان اطراف ایمپلنت تحلیل رفته و ایمپلنت در ضعیفترین حالت خود قرار دارد.

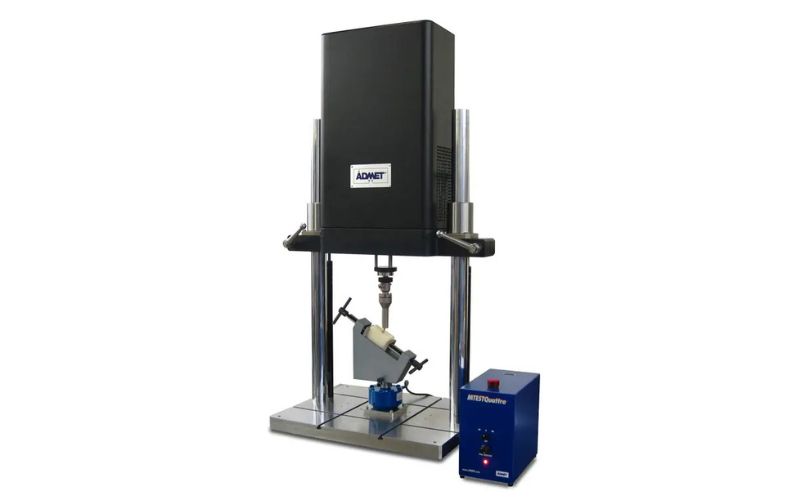

• نحوه نصب (Worst-case): ایمپلنت داخل یک فیکسچر (نگهدارنده) با زاویه ۳۰ درجه نسبت به محور عمودی نصب میشود تا شبیهسازی تحلیل استخوان انجام شود.
• اعمال نیرو: نیرو بهصورت فشاری و با زاویه به لبهی "اباتمنت" وارد میشود. این زاویه باعث ایجاد ترکیبی از نیروی فشاری و خمشی (Bending) میشود که بحرانیترین نوع بارگذاری برای ایمپلنت است.
• شرایط محیطی: تست معمولاً در دمای اتاق انجام میشود، اما برای دقت بیشتر، میتوان آن را در محلول "رینگر" یا آب ۳۷ درجه انجام داد.
• معیار پذیرش: نمونهها باید تا ۵ میلیون چرخه (معادل سالها جویدن) را با فرکانس بین ۲ تا ۱۵ هرتز تحمل کنند.
۲. تست خستگی پلاک و پیچ ارتوپدی (طبق ASTM F382)
پلاکهای استخوانی که برای درمان شکستگی استفاده میشوند، باید تا زمان جوش خوردن استخوان، وزن بدن را تحمل کنند.
• آزمون خمش چهار نقطه ای (Four-Point Bending):
پلاک روی دو تکیهگاه قرار میگیرد و دو بازوی دستگاه از بالا به آن نیرو وارد میکنند. این روش "خمش چهار نقطهای" نام دارد و باعث میشود تمام طول پلاک تحت تنش یکنواخت قرار گیرد.
• شبیهسازی شکاف شکستگی:
پلاک به گونهای نصب میشود که وسط آن (جایی که قرار است روی شکستگی استخوان باشد) هیچ حمایتی نداشته باشد تا بیشترین فشار به خودِ فلز وارد شود.
• اعمال بار چرخهای:
نیرو از مقدار حداقلی آغاز شده و تا مقدار حداکثری که بیمار هنگام حرکت یا راه رفتن وارد میکند، تکرار میشود.
• معیار پذیرش:
تست معمولاً تا ۱ میلیون چرخه ادامه مییابد. اگر پلاک زودتر دچار ترک یا شکست شود، طراحی آن رد خواهد شد.
جمع بندی
آزمون خستگی یک فرآیند حیاتی و استراتژیک در مهندسی پزشکی و صنعت است که با شبیهسازی سالها بارگذاری مداوم در بازه زمانی کوتاه، پایداری محصولات را تضمین میکند. این آزمون در تجهیزات حساس مانند ایمپلنتهای دندانی (طبق استاندارد ISO 14801) و پیچ و پلاکهای ارتوپدی (طبق ASTM F382)، بر بحرانیترین شرایط محیطی و مکانیکی تمرکز دارد تا از شکست ناگهانی قطعه در بدن بیمار جلوگیری کند.
به طور خلاصه، اهداف و دستاوردهای این آزمون عبارتند از:
• تعیین حد دوام: مشخص کردن بیشترین فشاری که قطعه میتواند تا میلیونها بار بدون شکست تحمل کند.
• تضمین ایمنی: پیشبینی طول عمر محصول و شناسایی نقاط ضعف طراحی پیش از تجاریسازی.
• تحلیل شکست: بررسی دقیق محل شروع ترکها برای بهبود کیفیت ساخت و متریال.
جهت انجام آزمون های خستگی، خمش و پیچش، با ما تماس بگیرید
سوالات متداول
۱.چرا تست خستگی برای ایمپلنتهای دندانی ضروری است؟
ایمپلنتها در محیط دهان روزانه صدها بار تحت فشار جویدن قرار میگیرند. از آنجایی که شکست خستگی معمولاً ناگهانی و بدون تغییر شکل ظاهری رخ میدهد، این آزمون تنها راه اطمینان از این است که ایمپلنت تحت این بارهای تکرار شونده در درازمدت نمیشکند.
۲. تفاوت آزمون استاتیک و آزمون خستگی در چیست؟
آزمون استاتیک: اعمال نیرو تا حد شکستن قطعه در یک مرحله (سنجش استحکام نهایی).
آزمون خستگی: اعمال نیروهای ضعیفتر اما به دفعات بسیار زیاد (سنجش دوام در طول زمان). بسیاری از قطعات که در تست استاتیک سربلند میشوند، در تست خستگی شکست میخورند
۳. چرا در استاندارد ISO 14801 ایمپلنت را با زاویه ۳۰ درجه تست میکنند؟
این زاویه برای شبیهسازی "بدترین حالت ممکن" (Worst-case) انتخاب شده است. در واقعیت، نیروهای جویدن همیشه عمودی نیستند و زاویه ۳۰ درجه بیشترین تنش خمشی را به گردن ایمپلنت و پیچ اباتمنت وارد میکند تا پایداری آن در سختترین شرایط سنجیده شود.
۴. "حد خستگی" یا Fatigue Limit به چه معناست؟
حد دوام سطحی از تنش است که اگر نیروی وارده از آن کمتر باشد، قطعه میتواند برای تعداد چرخههای نامحدود (یا بسیار زیاد) بدون شکست به کار خود ادامه دهد. در آزمونها هدف یافتن این عدد برای تضمین امنیت بیمار است.
